Vorderansicht

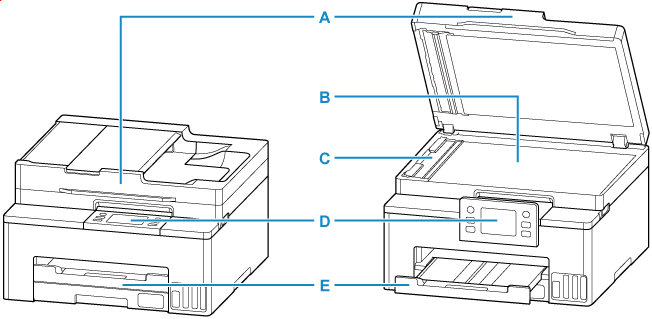

A: Vorlagenabdeckung

Öffnen Sie diese Abdeckung, um ein Originaldokument auf die Auflage zu legen.

B: Walze

Legen Sie hier ein Original ein.

C: ADF-Scanhilfe

Entfernen Sie diese nur, wenn Sie den ADF reinigen.

D: Bedienfeld

Mithilfe des Bedienfelds können Sie die Einstellungen ändern und den Drucker bedienen. Das Fach wird vom Papierausgabefach geöffnet, bevor der Druckvorgang gestartet wird.

• Bedienfeld

E: Papierausgabefach

Hier wird das bedruckte Papier ausgegeben. Ziehen Sie es vor dem Druckvorgang heraus.

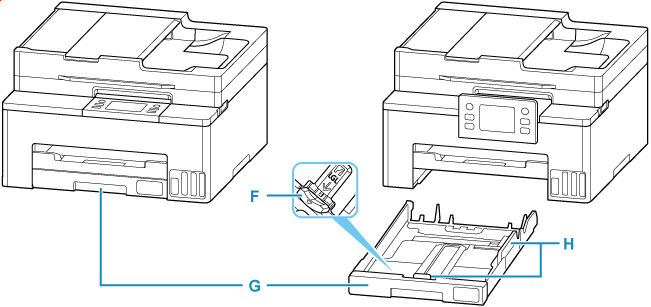

F: Verlängerungsfach

Verwenden Sie dieses Fach zum Einlegen von Papier im Format Legal in die Kassette.

G: Kassette

Hier wird das Papier eingelegt und dem Drucker zugeführt.

• Einlegen von Normalpapier

H: Papierführungen

Stellen Sie die Papierführungen so ein, dass sie auf der rechten/linken/vorderen Seite eng am Papierstapel anliegen.

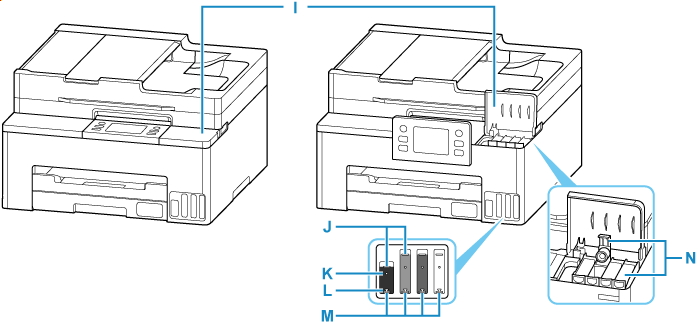

I: Abdeckungen für Tintenbehälter

Öffnen, um Tintenbehälter wieder aufzufüllen.

J: Markierung Obergrenze

Zeigt die maximale Tintenkapazität an.

K: Einzelpunkt

Zeigt die Tintenmenge an, die beim Austausch der Tinte im Druckkopf benötigt wird.

L: Markierung Untergrenze

Zeigt die Untergrenze des Tintenstands für den Druck an. Füllen Sie den Tintenbehälter auf, bevor der Tintenstand unter dieser Markierung liegt.

M: Tintenbehälter

Der schwarze Tintenbehälter befindet sich auf der linken und die Tintenbehälter mit farbiger Tinte (Cyan, Magenta und Gelb) auf der rechten Seite.

Bei niedrigem Tintenstand die entsprechenden Behälter wieder auffüllen.

• Wiederauffüllen der Tintenbehälter

N: Behälterkappen

Öffnen, um Tintenbehälter wieder aufzufüllen.

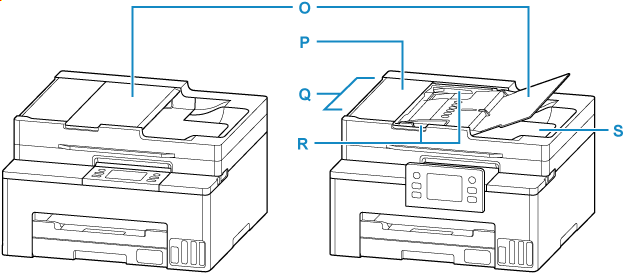

O: Vorlagenfach

Öffnen Sie das Fach, um ein Dokument in den ADF einzulegen. Sie können mehrere Blätter eines Dokuments derselben Größe und Stärke einlegen. Legen Sie das Dokument mit der zu scannenden Seite nach oben.

P: Abdeckung des Dokumenteneinzugs

Öffnen Sie die Abdeckung, um einen Papierstau zu entfernen.

Q: ADF (automatischer Dokumenteneinzug)

Legen Sie hier ein Dokument ein. Die in das Vorlagenfach eingelegten Dokumente werden automatisch nacheinander gescannt.

• Einlegen von Dokumenten in den ADF (automatischer Dokumenteneinzug)

R: Vorlagenhalter

Passen Sie diesen Halter an die Breite des Dokuments im ADF an.

S: Vorlagenausgabeschacht

Die aus dem ADF gescannten Dokumente werden hier abgelegt.
